Beschreibung
Serie | Konventionell |
---|---|
Einsatzgewicht | 1035 kg |
Gesamtbreite | 680 - 840 mm |
Grabtiefe | 1460 mm |
Der SV08-1C Minibagger bietet zahlreiche Funktionen, die Ihnen die Arbeit erleichtern. Aufgrund seiner besonders kompakten Größe lässt er sich einfach transportieren und kann fast überall eingesetzt werden – im Außen- wie im Innenbereich. Zudem bewältigt er durch seine Vielseitigkeit und Leistungsstärke problemlos anspruchsvolle Aufgaben. Ein Hochleistungsmotor, ein fortschrittliches Hydrauliksystem sowie die schnelle und einfache Wartung sorgen für eine optimale Produktivität. Dabei vermitteln eine Reihe von Sicherheitsfunktionen ein gutes Gefühl bei der Arbeit.
Spezifikationen
Spezifikationen | SV08-1C | |
---|---|---|
Gewicht | Transportgewicht | 960 kg |
Betriebsgewicht | 1035 kg | |
Motor | Typ | 2TE67L-BV3 |
Kraftstoff | Diesel | |
Nettoleistung | 7,5 kW / 10,1 PS / 2 400 U/Min | |
Bruttoleistung | 7,7 kW / 2 400 U/Min | |
Hubraum | 0.507 l | |
Maximales Drehmoment | 31,5 N.m. / 2 000 U/min | |
Starter | 12 V – 1,2 kW | |
Batterie | 12 V – 30 Ah | |
Lichtmaschine | 12 V – 14 A | |
Hydrauliksystem | Max druck | 185 bars |
Servicepumpe | 1 doppelte Verstellpumpe | |
Durchfluss | 2 x 9,8 l/min | |
Hydrauliktank | 5,7 l | |
Leistung | Fahrgeschwindigkeit | 1,8 – 3,7 km/h |
Drehzahl | 8,4 U/min | |
Grabkraft (Arm) | 5.88 kN | |
Grabkraft (Schaufel) | 9.95 kN | |
Steigfähigkeit | n/a | |
Schalldruckpegel (2000/14/EG und 88/88/EG) | 91 dBA | |
Hydrauliktank | 9,7 l |
Abmessungen
Abmessungen | SV08-1C | |
---|---|---|
A | Gesamtlänge | 2600 mm |
B | Gesamthöhe | 2200 mm |
C | Gesamtbreite | 680 / 840 * mm |
D | Länge der Laufketten am Boden | 900 mm |
E | Raupenlänge am Boden | 1220 mm |
F | Weg | 500 - 660 * mm |
G | Kettenbreite | 180 mm |
H | Gesamtbreite Planierschild | 680 - 840 * mm |
I | Gesamthöhe Planierschild | 165 mm |
J | Abstand Planierschild | 820 mm |
K | Max. Hubhöhe über dem Boden | 160 mm |
L | Max. Absenktiefe über dem Boden | 210 mm |
M | Mindestbodenfreiheit | 130 mm |
Abmessungen | SV08-1C | |
---|---|---|
N | Max. Grabtiefe – bei angehobenem Planierschild | 1460 mm |
O | Max. Grabtiefe – bei abgesenkten Planierschild | 1570 mm |
P | Max. Grabreichweite am Boden | 2730 mm |
Q | Grabreichweite | 2830 mm |
R | Vertikale Wand max. | 1160 mm |
S | Max. Entladehöhe | 1940 mm |
T | Max. Reichhöhe | 2730 mm |
U | Versatz Auslegerfuß links | 45° |
V | Versatz Auslegerfuß rechts | 85° |
W | Auslegerlänge | 670 mm |
X | Schwenkradius vorn | 1210 mm |
Y | Vorderer Schwenkradius mit versetztem Ausleger | 985 mm |
Z | Hinterer Schwenkradius | 725 mm |
Funktionen

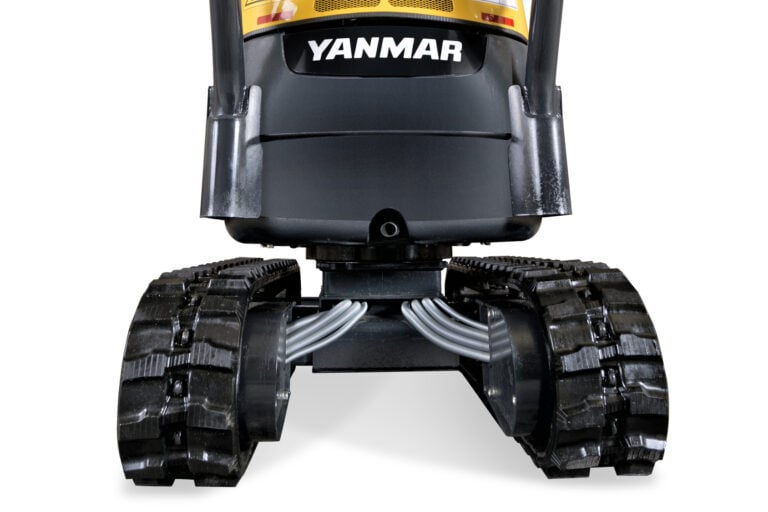

AUSFAHRBARER UNTERWAGEN
Durch den höhenverstellbaren Unterwagen werden Höhenunterschiede ausgeglichen. Das sorgt für eine gute Stabilität auch auf unebenem Gelände – insbesondere im Frontbereich der Maschine. Für zusätzliche Manövrierfähigkeit kann sie von 840 mm auf 680 mm eingefahren werden. Eine Besonderheit ist der geringe Abstand zwischen den gleitenden Teilen des Ausfahrmechanismus. Dieser stellt sicher, dass sich darunter keine Erde oder Schmutz ansammelt. Das Schild schützt alle beweglichen Teile, und die Schildbreite lässt sich schnell und einfach verändern.

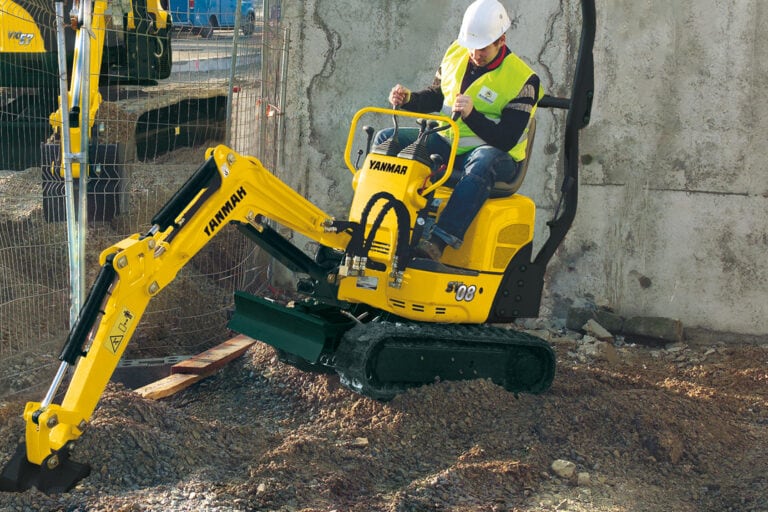

KOMPAKT
Der SV08-1C Minibagger eignet sich optimal für den Betrieb in beengten Einsatzgebieten, insbesondere im Innenbereich, etwa bei Renovierungs- oder Abbrucharbeiten, da er durch fast alle Türen passt. Bei vollständig ausgefahrenem Unterwagen beträgt der Maschinenüberhang nur 305 mm. Der minimale Schwenkradius der Front mit versetztem Ausleger liegt bei 985 mm, der hintere Schwenkradius bei nur 725 mm. Insgesamt kommt die Maschine bei eingefahrenem Unterwagen auf eine Breite von nur 680 mm. Der gemäß ROPS zertifizierte Überrollbügel lässt sich zum einfachen Transport nach hinten klappen.
STABIL
Der Oberrahmen ist aus einem Gussteil gefertigt; das verbessert selbst in anspruchsvollen Arbeitsumgebungen die Stabilität und verlängert die Lebensdauer. Auch bei schweren Lasten oder Anbaugeräten bleibt die Gewichtsverteilung ausgewogen, was ebenfalls die Stabilität erhöht und den SV08-1C für Abbrucharbeiten qualifiziert. Axialpumpen mit variablem Durchfluss regulieren den Druck entsprechend der Last und sorgen so für einen reibungslosen Betrieb. Dies und der externe Flansch reduzieren Vibrationen während der Fahrt und erhöhen so den Fahrerkomfort.
LEISTUNGSSTARK
Der SV08-1C Minibagger verfügt über einen Yanmar-Dieselmotor mit geringen Emissionen. Das Hydrauliksystem wird von einer doppelten Verstellpumpe angetrieben, die die Geschwindigkeit der Maschine erhöht und eine hohe Präzision des hydraulischen Greifers gewährleistet. Diese wird zusätzlich durch drei Pedale für den dritten Hydraulikkreis (PTO) und den Ausleger gesteigert. Die optimale Kombination aus Hubleistung, Armlänge und langen Betriebszyklen garantiert jederzeit hohe Effizienz.

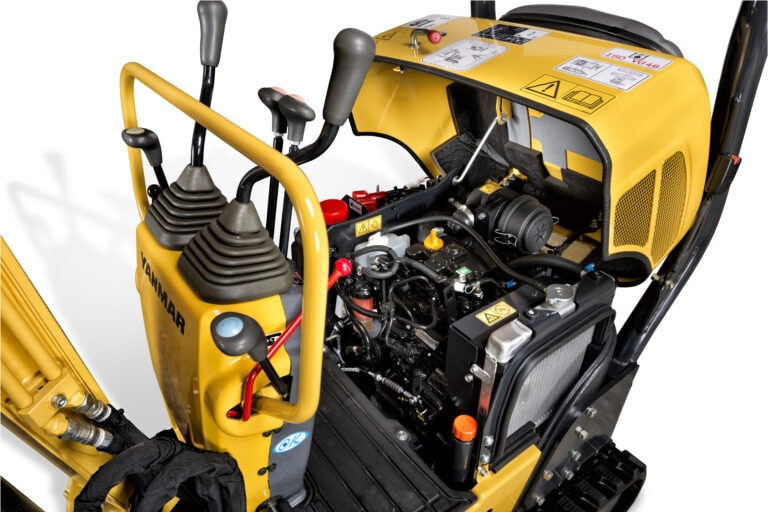

WARTUNGSFREUNDLICH
Eine große Motorhaube ermöglicht den schnellen Zugriff auf den Motor und die Hauptkomponenten zu Wartungszwecken. An den Filter gelangen Sie durch das Entfernen des Stahlschutzes auf der linken Seite. Doppelte seitliche Rollenstützen reduzieren den Kettenverschleiß, während ein großes Gegengewicht das Heck der Maschine schützt. Insgesamt sind alle Komponenten für einen schnellen Zugriff und eine einfache Wartung ausgelegt. Dies optimiert die Zuverlässigkeit, Haltbarkeit und Leistung auch in anspruchsvollen Umgebungen und verringert die Gesamtbetriebskosten (TCO).

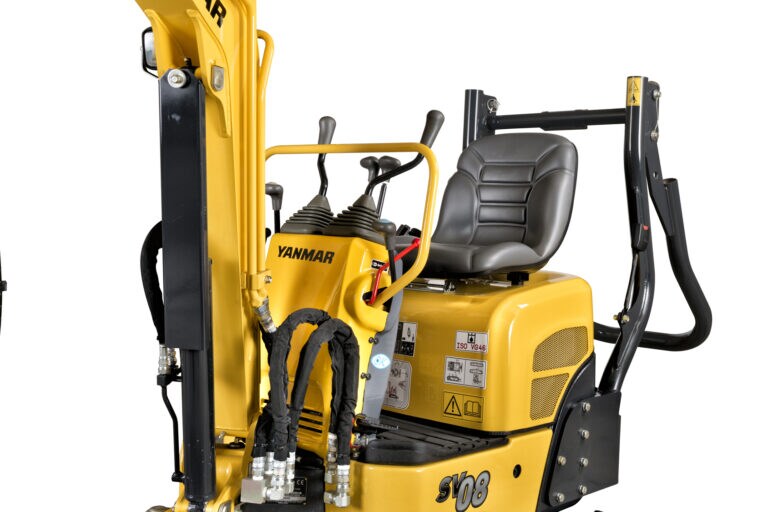

EXTREM SICHER
Die äußerst langlebigen Bedienelemente sind ein wichtiges Plus des SV08-1C Minibaggers. Die vier Hauptfunktionen der Maschine lassen sich über einen Hebel verriegeln – für ein sicheres Auf- und Absteigen des Fahrers. Das Steuerungssystem verfügt über einen Sicherheitsalarm. Die Hauptsteuerkonsole ist außerdem durch einen Sicherheitsbügel geschützt. Der tote Winkel am Heck wurde zum Schutz von Personen in diesem Bereich auf ein Minimum reduziert. Darüber hinaus ist die Maschine serienmäßig mit einem gemäß ROPS zertifizierten Überrollbügel ausgestattet.
Optionen
- Schnellkupplungen
- Bio-Öl Befüllung, Standard
- Bio-Öl Befüllung, Panolin
- Dokumentkasten
- GPS gestütztes Fernüberwachungssystem
- Rückventil zum Tank
- Batterie-Schalter (Kunststoff)
- Sonderlackierung
Downloads
SV08-1C_Prospekt.pdf (1.85 MB)
Bewertung(en)
YANMAR Minibagger SV08-1C
Art.Nr.: 19000300
80,00 €
zzgl. 19 % USt
95,20 €
inkl. 19 % USt
Der angegebene Preis versteht sich pro Tag
